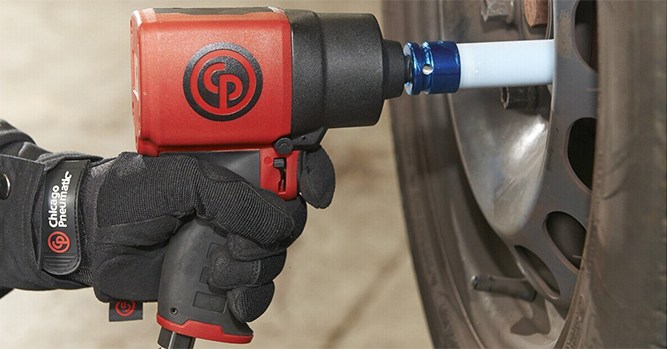

Устройство пневмогайковерта

Внутри пневматический гайковерт представляет собой инструмент, состоящий из двух основных силовых блоков, предназначенных для работы в различных режимах. Первый блок - это пневмодвигатель, передающий вращательное движение на головку инструмента. Второй блок создает ударные нагрузки. Рабочий процесс начинается с вращения пневмопривода за счет сжатого воздуха, поступающего через шланг высокого давления от компрессора.

В корпусе гайковерта находятся два канала для направления воздуха. Они направляют воздух в разные стороны относительно турбины. Первый канал направляет воздух по часовой стрелке для закручивания, а второй - против часовой стрелки для откручивания. Распределение потоков воздуха осуществляется специальным переключателем.

Принцип работы пневматического гайковерта следующий:

При нажатии на кнопку пуска открывается клапан, и воздушный поток из подсоединенного к корпусу шланга начинает движение через турбину, вращая ее.

Вращательное движение передается на ударный механизм, который действует аналогично муфте сцепления. В механизме присутствуют два кулачка сложной конструкции, создающие ударное усилие, когда крепеж отпускается.

Затем вращательное движение передается на упор (патрон), на котором находится насадка для гайки определенного размера. Это приводит к закручиванию или откручиванию крепежа. В некоторых гайковертах ударный механизм не используется при закручивании, процесс происходит без ударов.

Если гайка залипла, требуется дополнительное усилие, и вращение упора прекращается. Молотки отклоняются назад, вращаясь.

Кулачки минуют зацепление с упором, набирая инерцию, затем снова вступают в зацепление и наносят удар.

Ударные импульсы продолжаются, пока крепеж не освободится.

Таким образом, ударный пневматический гайковерт позволяет легко и быстро откручивать затянутые болты и гайки.
